扭矩傳感器

HHDN01

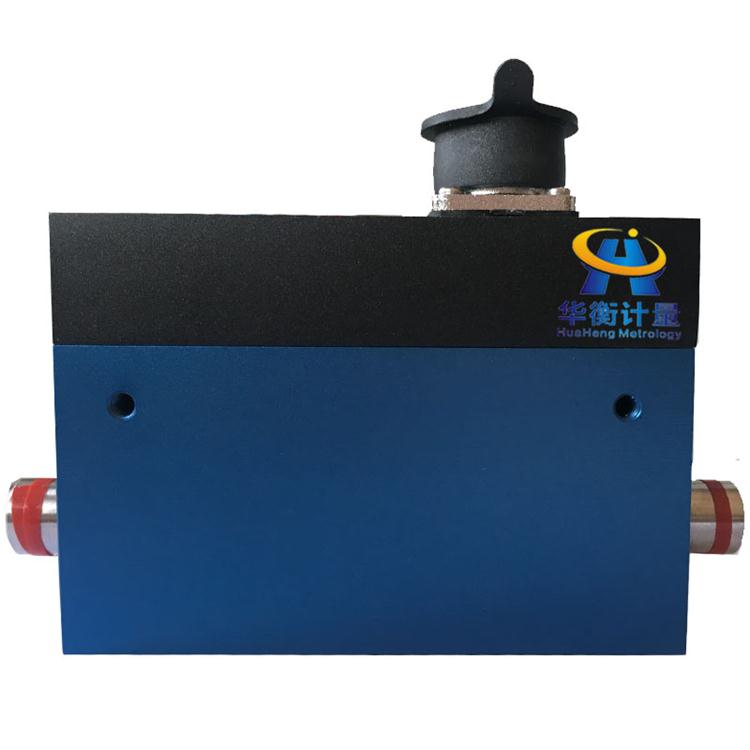

產品描述：動態扭矩傳感器HHDN01
在線訂購

詳細介紹：
應用領域：主要應用與機電設備扭矩測力、卷揚機扭力測試、扳手測力、其它扭矩測力和扭矩力值計量設備。
產品量程：0.1N.M 0.2N.M 0.5N.M 1N.M 2N.M 3N.M 5N.M
功能特點：動態扭矩傳感器HHDN01采用標準的航空插頭方便快捷安裝
使用特質鋼材達到持久耐用的效果
產品兩端正反扭矩測試,扭速可每分鐘4000轉

安裝尺寸圖(單位mm):

受力示意圖：

技術指標明細：
額定輸出：1.0~2.0±0.2mv/v
綜合精度：≤0.5%F.S
激勵電壓：10~12V (DC/AC)
零點輸出：±2%F.S
非線性：±0.5%F.S
滯后：±0.5%F.S
重復性：±0.3%F.S
蠕變：±0.5%F.S
安全過載：120%F.S
極限過載：150%F.S
溫度補償范圍：-5℃+40℃
工作溫度范圍：-5℃+40℃
零點溫度漂移：≤0.05%F.S
靈敏度溫度漂移：≤0.05%F.S
輸入阻值：350Ω±15Ω/700Ω±15Ω
輸出阻值：350Ω±10Ω/700Ω±10Ω
絕緣阻值：≥5000Ω（100V DC）
電纜線顏色：紅+ 黑- 綠+ 白-

接線方法：
